Transmisor de FM Software Demo

Transmisor de FM, Software Profesional con medición de Nivel de modulación,

Temperatura, RFL, FWD y Protecciones por Temperatura y RFL (potencia Reflejada).

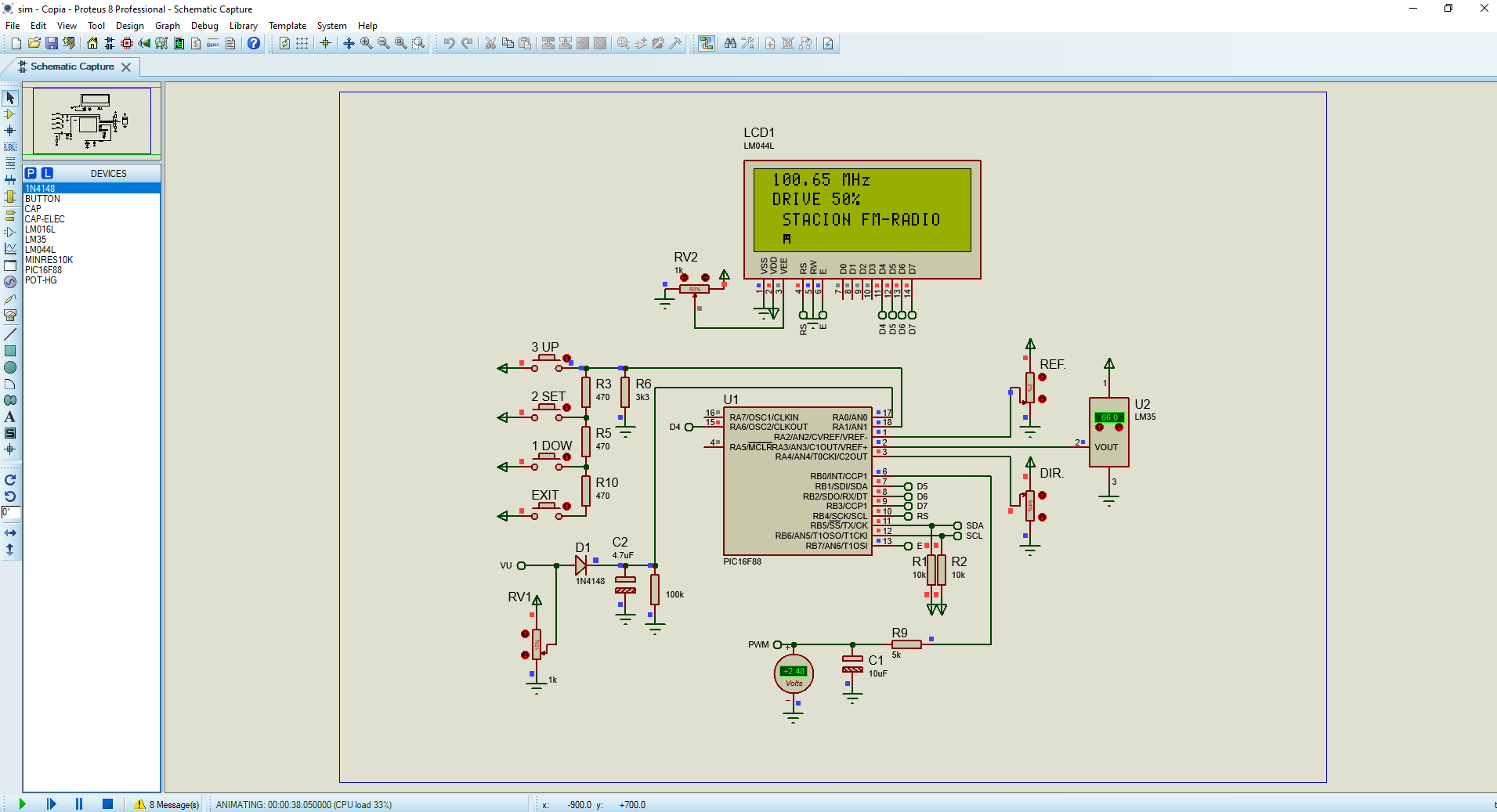

controlando PLL TSA5511, PIC16F88, LCD Alfanumérico 20x4 y LM35.

Funcionamiento:

01. Una vez encendido se muestra un testo especificando (Transmisor de FM).

02. Lego muestra el testo edita-ble donde se escribe el nombre de la estación o del fabricante del equipo.

03. El micro controlador programa el PLL (TSA5511) y queda a la espera de la respuesta (Loading Lock...) cuando el PLL engancha la frecuencia (Lock), se activa la Potencia atravéz del pin 10 del TSA5511 y el PWM posando a la pantalla principal del PLL.

04. En la pantalla principal podemos ver la frecuencia y todas las lecturas, Vu Gráfico Para la modulación

Potencia directa (FWD) 500W. Max. para la versión demo , Potencia Reflejada (RFL) y Temperatura.

Interfaz Humana:

El software es controlado por un encoder y también tiene un SW (EXIT) opcional con la funcionalidad de en cualquier momento salir y guardar todos los cambios hechos, gira el encoder hacia la derecha se activa la función UP hacia la izquierda DOW y presionando SET; Si no coloca el SW (EXIT) es solo llegar asta el final de las configuraciones y al salir se guardan.

Menú:

Presiona SET 3 segundos para entrar en el menú de configuraciones, En el menú podemos configurar 4 4 parámetros.

1. Cambio de frecuencia Banda comercial 87.5-108.0 MHz y UHF 300.0-330.0MHz.

2. Drive ajuste de potencia, por salida PWM.

3. Protección por potencia Reflejada RFL.

4. Editor de testo 16 caracteres .

Función enlace (Link):

El software se puede configurar para equipos de Enlaces 300.0-330.0 Mhz

En un solo paso podemos pasar nuestro Software de FM comercial a FM-UHF;

mantenga presionado el SW (EXIT) 5 segundos cuando el display se encuentra en (LOADING LOCK.....).

Nota:

Esta es una versión demo liberada para hacer pruebas si tiene interés en la versión completa entre en contacto JM Transmisores.
