BH1417F

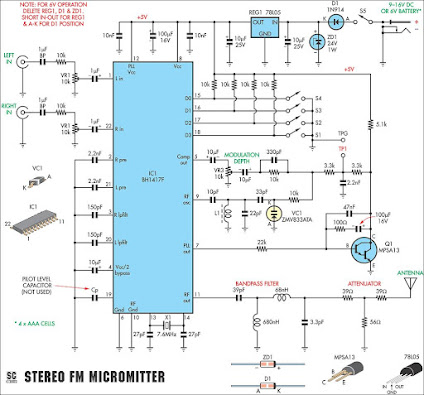

Se puede diseñar un proyecto electrónico simple de modulador estéreo FM de alta eficiencia utilizando varios circuitos electrónicos. Este circuito modulador estéreo FM estéreo utiliza el IC transmisor estéreo FM BH1417F que consiste en un modulador estéreo para generar señales compuestas estéreo y un transmisor FM para transmitir una señal FM en el aire. El modulador estéreo genera una señal compuesta que consta de la señal PRINCIPAL, SECUNDARIA y piloto de un oscilador de 38 kHz.

El transmisor FM BH1417F irradia ondas FM al aire modulando la señal portadora con una señal compuesta.
Este transmisor FM estéreo BH1417F es capaz de transmitir señales de buena calidad en un rango de aproximadamente 20 metros y es ideal para transmitir música desde un reproductor de CD o desde cualquier otra fuente de señal para que pueda captarse en otra ubicación.
Este micrómetro estéreo BH1417F transmite en la banda FM (es decir, 88-108 MHz) para que su señal pueda recibirse en cualquier sintonizador de FM estándar o radio portátil.

La bobina L1 consta de 2,5 vueltas de alambre de cobre esmaltado (ECW) de 0,5 - 1 mm enrolladas en un formador de bobina roscado equipado con un bloque de ferrita F29. Alternativamente, también puede usar cualquier bobina variable de 2,5 vueltas fabricada comercialmente.
La antena para este proyecto de circuito micrométrico consta de un cable de conexión aislado de 1,5 m de largo, con un extremo soldado al terminal de la antena.
El interruptor S 1 , S2, S3, S4 es un interruptor subminiatura SPDT (Jaycar ST-0300, Altronics S 1415 o equivalente) y se utiliza para la selección de frecuencia. Utilizando la siguiente tabla puede configurar la frecuencia del transmisor que esta al final.
