Software RTX876 Para Transmisores.

RTX876 Software definitivo muy completo para transmisores de FM y Radio enlaces. Vasado en el TSA5511  1.3 GHz Bidirectional I2C-buscontrolled synthesizer

Todo se puede ajustar en su menú avanzado como. Potencia, rango de 65MHz-1.3GHz, Frecuencia operación del cristal TSA5511 3,2MHz o 6,4MHz, indicación máxima de potencia directa de10 a 2000 Watts, potencia reflejada máxima para la protección del equipo, sensor de temperatura, alertas por temperaturas y ROE, también las protecciones por ROE y temperatura, monitoria mentó de modulación de audio de ambos canales (estéreo).

El software sea desarrollado en los PIC. 16F876A, 16F886, 18F252. También tiene una versión con LCD Alpha numérico 2004 y 1602



01.   Pantalla principal: Al iniciar el programa comienza a sincronizar la frecuencia programada entre la PLL y el oscilador a través del VCO, el software por defecto viene con la frecuencia 100,7 MHz y las configuraciones estándar de un transmisor de FM.



02.   Estando en la pantalla principal de sincronización  presionando las dos tecas UP y DOW simultáneamente entra en el menú de configuraciones avanzadas y podrá darle la configuraciones iniciales y establecer para que y lo cómo será utilizado  el equipo.



03.   Selección del cristal de operación del TSA5511.

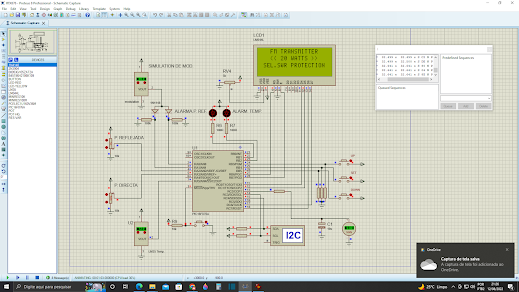

04.   Selecciona la potencia máxima que tu equipo va indicar el Rango es de 10-2000W.

05.   Selecciona el nivel de potencia reflejada para la protección.

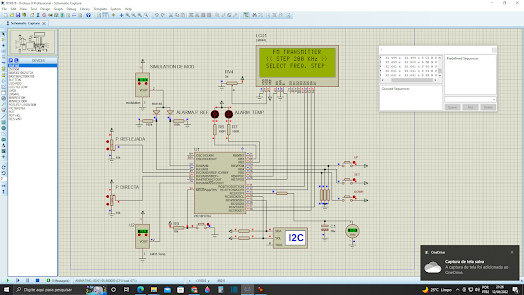

06.   Selecciona el Step paso para el cambio de frecuencia 100KHz a 10MHz.



07.   Selecciona límites de la frecuencia altas máximo 1,3GHz.

08.   Selecciona límites de la frecuencia abajas mínimo 65 MHz.



09.   Selecciona el nivel de potencia 0-100% por PWM.

10.   Una vez la PLL bloqueando el transmisor en la frecuencia programada, pasa a activar la potencia que se a programado aumentándola gradual mente.

11.   Pantalla con PLL bloqueada. Tiene 5 tipos de gráficos para visualizar la modulación. El  cambio de gráficos es con la tecla Dow, cambio de frecuencia y ajuste de potencia en tiempo real con la tecla SET y monitoreo con la tecla UP.

12.    Monitoreo: pantalla donde podemos visualizar todo en el transmisor como frecuencia potencia directa y reflejada, temperatura y nivel de potencia ajustada. Estando aquí en la pantalla de monitoreo presionando las teclas UP y DOW simultanea mente podemos entrar al menú avanzado.

Si te interesa este software para montar tus proyectos de transmisores entra en contacto con nosotros y si deseas te podemos mandar una versión de demostración.
